Giải Thích Chức Năng Của Từng Thiết Bị Trong 1 Hệ Thống Camera Quan Sát

Nhu cầu chọn sử dụng lắp đặt camera quan sát Analog là vô cùng tương đối. Bởi, có độ bền và ổn định cao, cho chất lượng hình ảnh luôn luôn sắc nét, giám sát trên nhiều thiết bị di động khác nhau khi có mạng và kể cả khi không có mạng xem trên tivi. Hôm nay, camerahaiphong.net sẽ giải thích chi tiết về chức năng của từng thiết bị trong 1 hệ thống camera để khách hàng có thể nắm rõ được.

Một hệ thống camera quan sát cố định/ Analog thường gồm các thành phần chính sau:

  1. Camera quan sát
  2. Đầu ghi hình
  3. Nguồn camera
  4. Ổ cứng
  5. Dây cấp điện
  6. Dây tín hiệu
  7. Jack BNC
  8. Dây mạng Internet
  9. Thiết bị mạng có sẵn.
  10. Thiết bị ghi nhận hình ảnh cuối.

mô hình hệ thống camera quan sát chuẩn nhất

Chi tiết chức năng của từng thiết bị trong hệ thống camera quan sát

1. Camera quan sát:

- Camera quan sát là các mắt điện tử, có thể nhìn thấy hình ảnh tại nơi chúng ta cần theo dõi. Nhiệm vụ của camera là ghi (thu) lại hình ảnh và truyền tín hiệu về nơi nhận dữ liệu hình ảnh.

- Camera quan sát hiện trên thị trường có rất nhiều loại. Bạn có thể tham khảo thêm tại bài viết “Phân loại camera quan sát”.

- Phân biệt theo thương hiệu có các loại như sau: Camera quan sát Dahua, Camera quan sát Hikvision, Camera Quan sát KBVISION, Camera Quan sát Samsung, Camera HDparagon

Tên gọi khác của camera quan sát gồm: Camera chống trộm, camera theo dõi, camera quan sát qua mạng, camera an ninh……

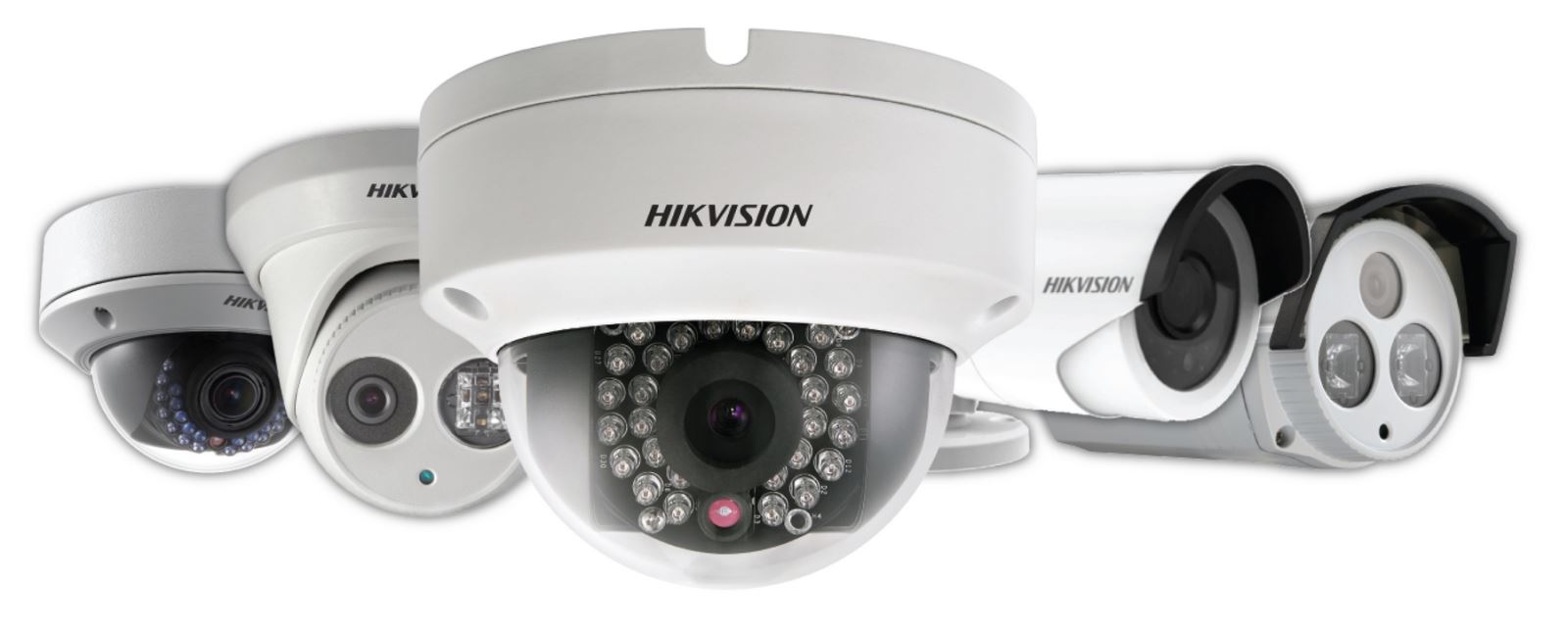

camera quan sát chính hãng hikvision

2. Adaptor (nguồn) cho camera:

- Camera muốn hoạt động được phải cấp nguồn điện cho nó.

- Hiện nay thông thường phần lớn camera trên thị trường sử dụng nguồn là 12V thế nên ta cần phải có Adaptor camera để chuyển nguồn từ 220V về 12V.

- Tuy nhiên, bạn có thể dùng Nguồn tổng cho camera và kết hợp với đầu nối nguồn camera chứ không nhất thiết phải sử dụng nguồn đơn.

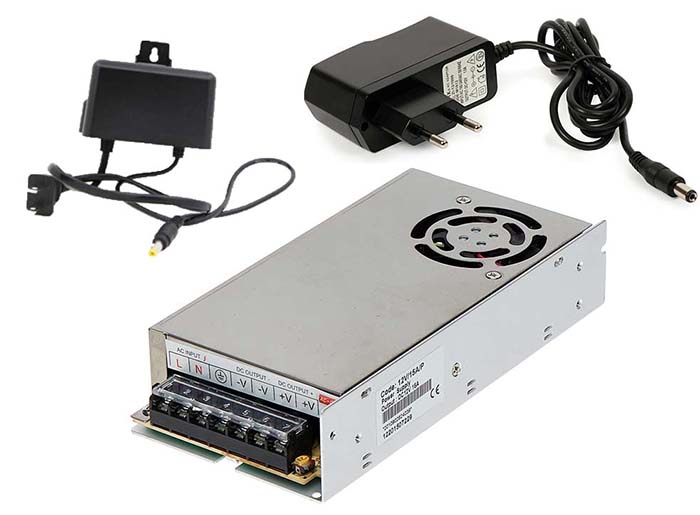

nguồn camera chính hãng

3. Đầu ghi hình camera:

- Đầu ghi hình là nơi tập trung tín hiệu hình ảnh thu được từ camera.

- Trên đầu ghi thông thường sẽ có 5 loại cổng mà ta đáng lưu ý:

+ Cổng Video Input: đây là cổng thu tín hiệu từ các camera vào.

+ Cổng Video Output: đây là cổng chuyển hình ảnh ra các thiết bị mà ta muốn quan sát. (Máy tính, điện thoại, tivi…)

+ Cổng Audio Input: cổng thu âm thanh (nếu cần ghi lại âm thanh)

+ Cổng Audio Output: Cổng ra âm thanh (nếu cần nghe lại)

+ Cổng RJ45: Cổng kết nối trao đổi dữ liệu qua internet.

Hiện nay trên thị trường có rất nhiều loại đầu ghi hình. Thông thường được chia ra các loại: đầu ghi hình 4 cổng, đầu ghi hình 8 cổng, đầu ghi hình 16 cổng, đầu ghi hình 24 cổng, đầu ghi hình 32 cổng.

đầu ghi hình camera

4. Ổ cứng (HDD) ghi hình:

- Ổ cứng này được gắn vào trong đầu ghi hình camera. Nhằm mục đích lưu trữ lại những hình ảnh (đoạn video) mà camera truyền tải về đầu ghi hình.

- Bạn nên dùng ổ cứng chuyên dụng cho đầu ghi hình, nhằm tránh trường hợp đầu ghi bị treo, đứng, không nhận ổ cứng.

- Trung bình 1 mắt camera HD 1.0 Mpx nếu ghi hình suốt 24/24 sẽ tiêu hao dung lượng vào khoảng 10GB/Ngày.

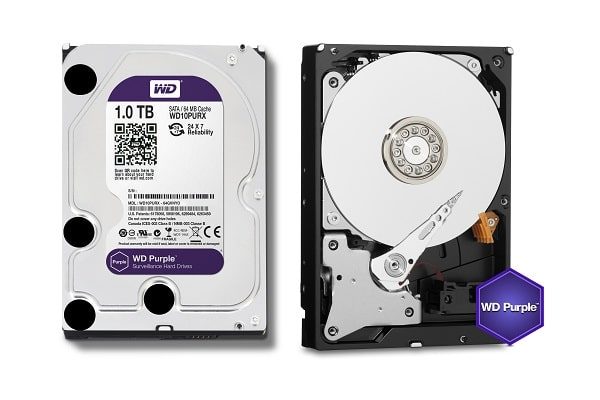

ổ cứng cho camera

5. Dây điện cấp nguồn:

- Dây điện để dần từ nguồn điện chính (nơi công trình) dẫn về Adaptor của camera. Phần lớn camera sử dụng nguồn 12V nên cần dây kéo về cục adapter

- Nếu nơi đặt camera đã có sẵn nguồn điện ta có thể tiết kiệm được chi phí dây.

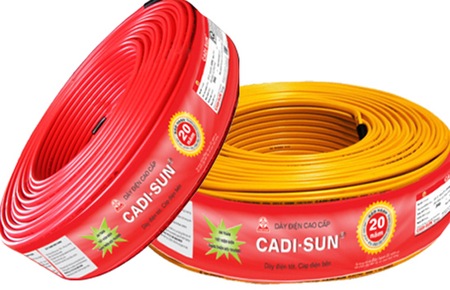

dây điện cho hệ thống camera

6. Dây tín hiệu:

- Camera truyền tải tín hiệu Analog thông qua cáp đồng trục. Thế nên ta cần phải có dây cáp đồng trục để nối từ camera về đầu ghi hình.

- Ngoài ra để dây gọn đẹp bạn có thể chọn loại dây cáp đồng trục liền nguồn hoặc dây tín hiệu nhiều lõi mà không cần đi thêm dây điện

Dây cáp tín hiệu cho hệ thống camera

7. Jack BNC:

- Đầu Jack nối BNC camera để bấm vào dây cáp đồng trục mới có thể gắn vào camera hoặc đầu ghi hình. Để kết nối giữa camera – đầu ghi – Tivi

- Đầu Jack Balun để nối tín hiệu cho dây nhiều lõi truyền tín hiệu hình ảnh từ camera về tới đầu ghi hình.

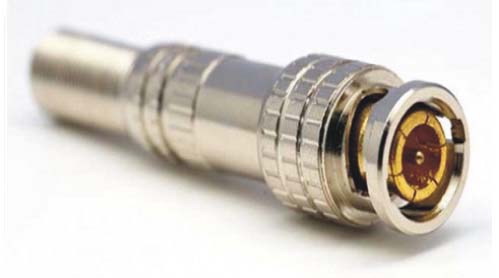

jack BNC cho hệ thống camera

8. Dây mạng Internet:

- Sử dụng dây mạng Cat.5e để kết nối đầu ghi hình với hệ thống mạng có sẵn nơi công trình. Mục đích là để quan sát từ xa qua mạng Internet bằng máy vi tính, hay điện thoại smart phone.

- Nếu bạn chỉ đơn thuần sử dụng để quan sát tại nhà qua tivi, thì có thể bỏ qua thiết bị này.

dây mạng cho hệ thống camera

9. Hệ thống mạng có sẵn:

- Hệ thống mạng internet bao gồm: Modem, Sub/Swich, mạng internet. Đây là những thiết bị cần thêm nếu chúng ta muốn quan sát qua điện thoại, máy vi tính hay ở ngoài nơi mà chúng ta lắp hệ thống camera quan sát.

10. Thiết bị nhận hình ảnh cuối cùng.

- Tất cả hệ thống trên đã hoàn thành. Thì đây là nơi mà người quản lý hệ thống sử dụng.

- Bạn có thể quan sát hệ thống camera quan sát qua điện thoại di động, máy vi tính, tivi.. hoặc cũng có thể là máy chiếu. Trong và ngoài nơi mà chúng ta lắp đắt hệ thống camera quan sát.

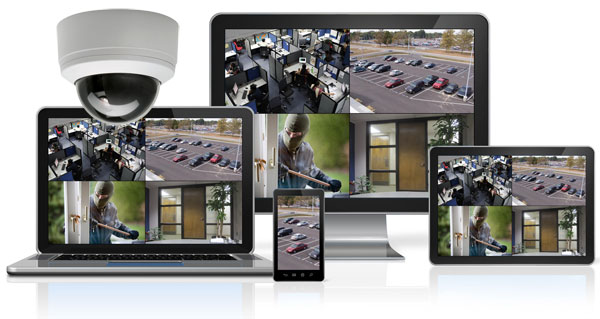

thiết bị đầu cuối xem hệ thống camera quan sát

***Bạn có thể tham khảo tại đây một số bộ camera quan sát trọn gói kèm sẵn camera, đầu thu, ổ cứng, phụ kiện.
